Manutenzione tubi oleodinamici: guida pratica a ispezione e sostituzione
Perché la manutenzione preventiva vale più della riparazione d’emergenza
Nel settore oleodinamico, la rottura improvvisa di un tubo flessibile rappresenta uno dei guasti più critici per la continuità operativa degli impianti. Un guasto non pianificato può causare arresto dell’impianto, perdita di olio e, nei casi più gravi, rischi per la sicurezza degli operatori.
Il costo reale di un tubo oleodinamico danneggiato non si limita alla semplice sostituzione del componente. A questi si aggiungono infatti altri costi spesso più rilevanti, come:
- blocco produttivo
- interventi urgenti non programmati
- eventuali danni ad altri componenti dell’impianto
- possibili impatti ambientali legati alla perdita di fluido
Per questo motivo, la manutenzione preventiva dei tubi oleodinamici rappresenta la soluzione più efficace per ridurre rischi e costi operativi. Attraverso ispezioni programmate è possibile individuare in anticipo i segnali di usura e intervenire prima che si verifichi il guasto, garantendo maggiore sicurezza e regolarità di funzionamento dell’impianto.
Ogni quanto ispezionare i tubi flessibili?
La frequenza di ispezione dei tubi oleodinamici è un elemento fondamentale per garantire sicurezza e affidabilità del sistema. Non esiste un intervallo unico valido per tutte le applicazioni, poiché dipende dal tipo di impianto, dalle condizioni operative e dal livello di sollecitazione.
In linea generale, è sempre consigliata una ispezione visiva quotidiana o ad ogni avvio macchina, utile per individuare tempestivamente segni di usura, perdite o anomalie nel comportamento del sistema. Questa attività rientra in un corretto piano di manutenzione preventiva.
Oltre ai controlli quotidiani, è necessario prevedere ispezioni periodiche più approfondite. In assenza di indicazioni specifiche del costruttore, si possono seguire queste linee guida operative:
- per attrezzature mobili: ogni 400–600 ore di servizio oppure ogni 3 mesi
- per attrezzature fisse: ogni 800–1000 ore di servizio oppure ogni 3 mesi
La frequenza delle verifiche può variare in base a pressione, temperatura, vibrazioni, condizioni ambientali e criticità dell’impianto. In applicazioni particolarmente gravose, la manutenzione dei tubi oleodinamici deve essere pianificata con maggiore frequenza per ridurre il rischio di interruzioni improvvise del funzionamento dell’impianto. In ogni caso, l’esperienza operativa e lo storico della macchina restano un riferimento fondamentale per definire il corretto piano di controllo.
Un supporto concreto alla manutenzione tubi oleodinamici è rappresentato dalla creazione di un registro di manutenzione. Tracciare per ogni tubo data di installazione, ore di lavoro e interventi effettuati consente di pianificare le sostituzioni ed evitare dimenticanze. L’uso di etichette o codici colore migliora ulteriormente la gestione delle ispezioni.
La checklist visiva: 8 segnali che il tubo va sostituito
La maggior parte dei guasti ai tubi oleodinamici può essere prevenuta con una corretta ispezione visiva. Non servono strumenti complessi: è sufficiente un controllo sistematico per intercettare i primi segnali di degrado.
Di seguito gli 8 principali segnali che indicano la necessità di sostituire un tubo flessibile:

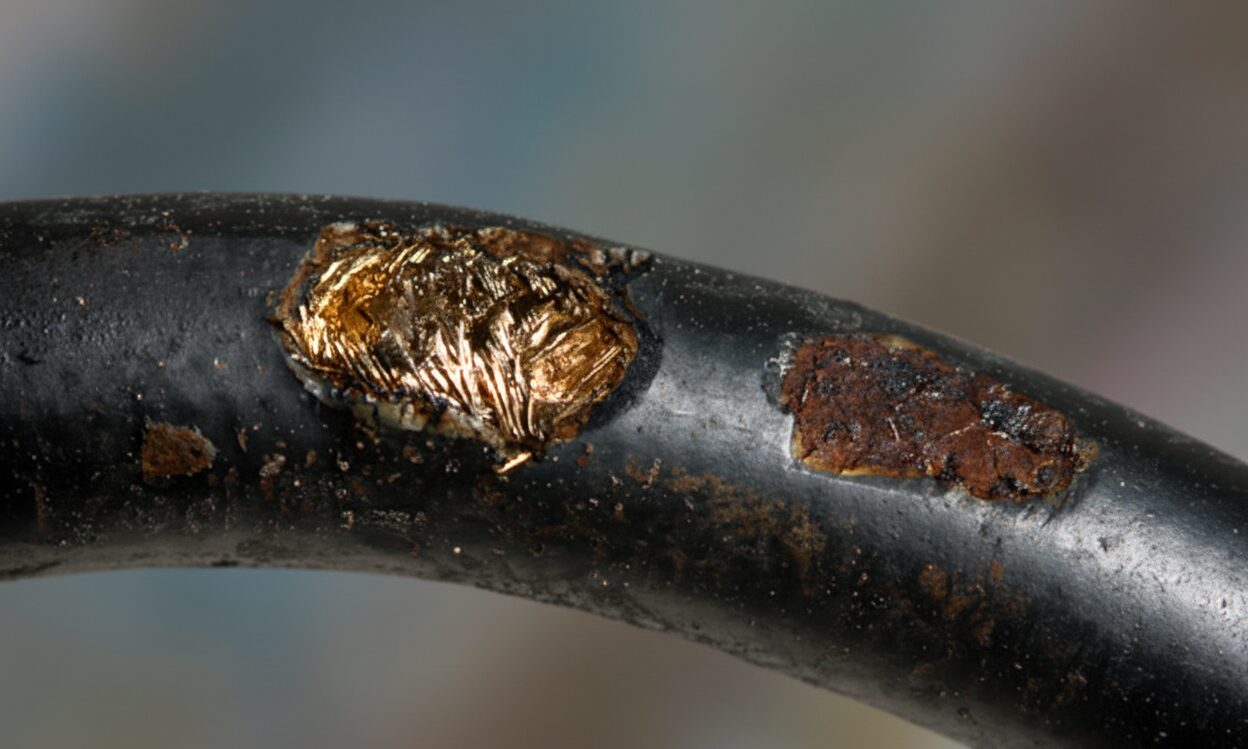

- Crepe e abrasioni sulla copertura esterna
Indicano usura da sfregamento o contatto con superfici metalliche. Se il rinforzo è esposto, il rischio di rottura del tubo aumenta in modo significativo.
- Rigonfiamenti o bolle localizzate
Possono essere causati da deterioramento interno, pressione irregolare o incompatibilità del fluido con il materiale del tubo.
- Perdite o trafilamenti di fluido
Visibili ai raccordi o lungo il corpo del tubo. Anche piccole perdite sono un segnale di guasto in evoluzione e richiedono intervento immediato.
- Torsioni, schiacciamenti o deformazioni permanenti
Derivano spesso da un’installazione non corretta o da un routing non adeguato. Compromettono la struttura del tubo e ne riducono la resistenza alla pressione.
- Irrigidimento o fragilità anomala
Può essere causato da temperature elevate, invecchiamento del materiale o esposizione a condizioni ambientali critiche.
- Corrosione o danni ai raccordi
I raccordi sono punti critici dell’impianto oleodinamico: corrosione o danni possono compromettere la tenuta dell’intero sistema.
- Contaminazione del fluido
Variazioni di colore, odore o presenza di particolato possono indicare degrado interno del tubo o problemi nell’impianto.
- Superamento della vita utile o delle ore operative consigliate
Anche in assenza di danni visibili, il rispetto del ciclo di vita è un elemento fondamentale della manutenzione tubi oleodinamici preventiva.
Per approfondire le buone pratiche di montaggio è utile consultare la nostra guida sulla corretta installazione dei tubi flessibili raccordati.
Ispezione tattile e test in pressione
L’ispezione visiva rappresenta il primo livello della manutenzione tubi oleodinamici, ma per una valutazione più completa è utile integrarla con una verifica tattile e, quando necessario, con un test in pressione.
L’ispezione manuale consente di individuare anomalie non visibili, come zone molli, rigonfiamenti o variazioni di rigidità lungo il tubo. Questi segnali possono indicare un deterioramento interno anche senza danni evidenti sulla copertura esterna.
È fondamentale che questa attività venga svolta solo a impianto fermo e completamente depressurizzato. I fluidi in pressione possono essere estremamente pericolosi e rappresentano un rischio serio per l’operatore.
In alcune situazioni può essere utile eseguire un test in pressione controllato, soprattutto quando il tubo presenta segni di usura visiva ma senza perdite evidenti. Questa fase della manutenzione permette di osservare il comportamento del tubo sotto carico e individuare anomalie come vibrazioni o deformazioni.
Vita utile e pianificazione della sostituzione preventiva
La vita utile dei tubi oleodinamici è strettamente legata alle condizioni di esercizio e non può essere definita in modo univoco. Anche in assenza di difetti visibili, il tubo è soggetto a un progressivo processo di invecchiamento e degrado delle sue caratteristiche meccaniche, che nel tempo può portare a un guasto improvviso.
Secondo la norma SAE J1273, la durata dei tubi flessibili non è standardizzata, poiché dipende direttamente dalle condizioni operative e ambientali in cui vengono utilizzati. In generale, in condizioni ottimali di stoccaggio un tubo può mantenere le proprie caratteristiche fino a circa 10 anni. Tuttavia, una volta in esercizio, la sua vita utile diventa variabile e strettamente dipendente dai fattori che ne determinano anche l’usura.
Tra i principali elementi che influenzano sia la durata sia il degrado progressivo del tubo oleodinamico troviamo:
- pressione di lavoro elevata e costante
- picchi di pressione frequenti che sollecitano il rinforzo interno
- temperature estreme o variazioni termiche continue
- utilizzo di fluidi aggressivi o non compatibili con i materiali del tubo
- ambienti di lavoro abrasivi, contaminati o particolarmente gravosi
Questi fattori non solo riducono la vita utile del tubo, ma ne accelerano anche il deterioramento della struttura interna, rendendo possibile un cedimento improvviso anche in assenza di segnali visibili sulla superficie esterna.
Per questo motivo, nella manutenzione tubi oleodinamici è fondamentale non basarsi esclusivamente sull’aspetto visivo del componente. Nei sistemi più critici è buona pratica programmare la sostituzione preventiva dei tubi a intervalli definiti, riducendo così il rischio di guasti improvvisi e migliorando l’affidabilità complessiva dell’impianto.
Dal punto di vista operativo si distinguono due strategie principali:
- sostituzione time-based → basata su intervalli temporali o ore di esercizio prestabilite, ideale per impianti critici
- sostituzione condition-based → basata sullo stato reale del tubo rilevato tramite ispezioni periodiche, più adatta a impianti con condizioni stabili
La scelta tra questi approcci dipende dal livello di criticità dell’applicazione, ma nella maggior parte dei casi una combinazione delle due strategie rappresenta la soluzione più efficace per una corretta manutenzione tubi oleodinamici.
Stoccaggio e gestione del magazzino tubi
La corretta gestione dei tubi oleodinamici non riguarda solo l’utilizzo in impianto, ma anche le modalità di stoccaggio. Un tubo conservato in modo non adeguato può infatti deteriorarsi nel tempo anche prima della messa in servizio, compromettendo le prestazioni e riducendo la sicurezza dell’impianto.
Come evidenziato anche nelle linee guida di settore, fattori ambientali come luce, ozono, umidità, temperatura e agenti chimici possono influenzare in modo significativo la durata dei materiali elastomerici. Per questo motivo, una corretta gestione del magazzino è una parte integrante della manutenzione tubi oleodinamici preventiva.
Per garantire una conservazione ottimale dei tubi flessibili è consigliabile rispettare alcune buone pratiche fondamentali:
- mantenere una temperatura compresa tra 0 °C e 35 °C (ideale intorno ai 15 °C)
- controllare l’umidità relativa, preferibilmente intorno al 65%
- evitare l’esposizione diretta alla luce solare e ai raggi UV
- proteggere i tubi da ozono, agenti ossidanti e sostanze chimiche
- conservare i tubi in posizione adeguata, evitando piegature o deformazioni permanenti
- utilizzare tappi di protezione per prevenire contaminazioni interne
- evitare urti, abrasioni e manipolazioni scorrette durante la movimentazione
- prevenire il contatto con roditori o altri agenti che possano danneggiare i materiali
Oltre agli aspetti conservativi, una gestione organizzata del magazzino consente di mantenere sotto controllo lo stato dei tubi nel tempo, evitando l’utilizzo di componenti deteriorati e garantendo prestazioni affidabili al momento della messa in servizio.
Tubi sempre disponibili: il magazzino come strumento di manutenzione
Un piano di manutenzione dei tubi oleodinamici è realmente efficace solo se supportato dalla disponibilità immediata dei ricambi. Anche la migliore programmazione delle ispezioni e delle sostituzioni può perdere efficacia se il componente necessario non è disponibile nel momento in cui serve.
Per questo motivo, la disponibilità a magazzino rappresenta un fattore decisivo per garantire continuità operativa e ridurre i tempi di inattività degli impianti. Avere accesso rapido ai componenti consente infatti di intervenire tempestivamente, evitando ritardi nelle attività di manutenzione e limitando l’impatto economico legato ai fermi produttivi.
In questo contesto, Foscarin Group ha a disposizione un magazzino costantemente fornito e pensato per rispondere in modo rapido alle esigenze dei clienti e supportare le attività di manutenzione preventiva e straordinaria. Scopri la nostra gamma completa di tubi oleodinamici.
Per OEM e aziende con consumi ricorrenti, offriamo inoltre il servizio di kitting, che consente di ricevere kit completi e personalizzati, pronti per il montaggio. Questa soluzione permette di semplificare l’approvvigionamento, ridurre i tempi di gestione e garantire maggiore efficienza nelle attività di manutenzione.
